AI-PMULシリーズ
ロゴスキー電流モニタリングソリューション用LEMインテグレータとアクセサリ

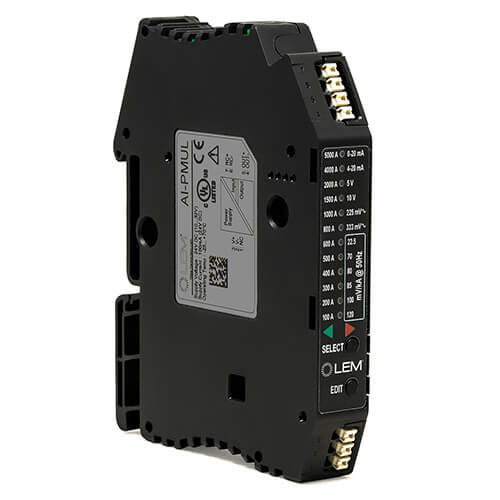

AI PMUL – ロゴフスキーコイル積分器
AI‑PMULは、ロゴスキーコイルの二次信号を、電力監視、計測、および電力品質アプリケーション向けに、幅広い標準化された出力信号に変換するように設計された、設定可能なロゴスキーコイル積分器です。
デジタル処理アーキテクチャを基盤として構築されており、高精度、広いダイナミックレンジ、そして卓越した柔軟性を兼ね備え、幅広い設置要件に対応します。
LEM ART、ARU、およびARHのロゴフスキーコイルと併用することで、AI‑PMULは低・中電圧電気システムにおける電流測定のための包括的かつ汎用性の高いソリューションを提供します。
特に、RMS値および瞬時値の測定、エネルギー監視、電力システムの診断を必要とする用途に最適です。
インテグレーター AI-PMUL シリーズ
主な特徴と利点
- ロゴスキーコイル用積分器
- ロゴスキーコイル2次信号のシグナルコンディショナ
- 直線性誤差0.1%以下
- LEM ART、ARUおよびARHクラス0.5ロゴスキーコイルと組み合わせることで、汎用的な計測・監視ソリューションを提供します
- DINレール取り付け用コンパクト設計
特徴
- 12種類の電流レンジ（100～5000A
- 6種類のロゴスキーコイル感度選択：22.5～120 mV/KA
- 6種類の出力選択 4つの真の実効値出力： 0～20mA、4～20mA、0～5V、0～10V、瞬時電圧出力2つ： 0-225 mVと0-333 mV
- 2つのボタンによる簡単な設定
- ステータスを示す2色のLED表示
- 動作温度範囲 -25°C～+70°C
- 単一電源電圧 +24 V
- 保護等級 IP2X
- プッシュイン端子
- 1つの電源で相互接続された3台の機器に給電可能
代表的な用途
- MV/LV変電所：変圧器の状態監視
- 電力計測：有効電力計算のための電流計測
- ビルサブ計測：エネルギー効率監視、消費分析、コスト配分
- 電力品質監視：電気負荷と配電システム機器
- 故障検出、絶縁、修理（FDIR）
- リモートターミナルユニット（RTU）
- オートメーション
- スマートグリッド
オプションで小電流測定用SMA同軸コネクタを提案。
3台のインテグレータAI-PMULをオプションコネクタでスタックし、1つの電源を共有することができます。
