LKSRシリーズ
閉ループ式ホール効果設計により、フラックスゲート級の実績を達成しながら、複雑さやコストを抑えています。

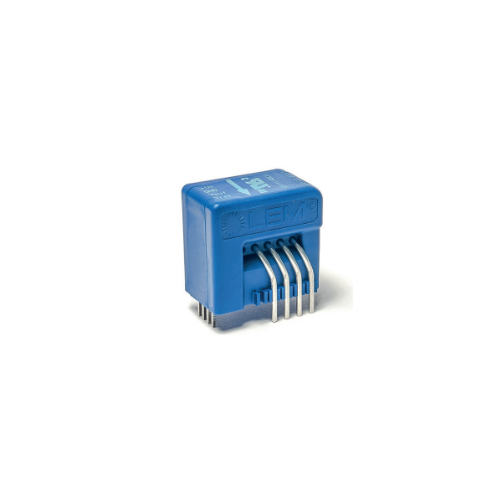

LKSR - 電流センサ
LKSRシリーズの電流センサは、優れた絶縁性能と、低～中程度の直流、交流、およびパルス電流の精密な測定が求められる用途向けに設計されています。最大75Aの公称電流範囲を持つLKSRシリーズは、閉ループ式ホール効果検知技術と、特徴的な4ピン一次側パッケージを組み合わせています。
この機械的設計により、沿面距離および空間距離が最大9.9 mmまで拡大されるため、LKSRシリーズは、絶縁強化が求められる設計に特に適しています。さらに、基準電圧へのアクセスが可能であるため、信号の柔軟な調整が行えます。
LKSRシリーズは、幅広い温度範囲で信頼性の高い動作を実現し、過酷な産業環境においても安定した性能を発揮します。
LKSR – 特長とメリット
主な特徴
- 閉ループ式マルチレンジ電流トランスデューサ
- 電圧出力
- 単極電源電圧
- PCB実装向けのコンパクト設計
- コストパフォーマンスに優れる
- さまざまなフットプリントでのPCB実装に対応（一次側ピン数3本または4本、各種レイアウト）
- 一次側導体を内蔵
- コンパクト設計
- +105°Cでの総合精度が最大2%
メリット
- オフセットドリフトが極めて小さい
- dv/dt耐性が極めて高い
- 応答時間が0.4 µs未満と高速
- CKSRのフットプリントに対応
- 2つのモード（Ref INおよびRef OUT）を備えたリファレンスピン
- 単極測定用の測定範囲が拡張されている
代表的な用途
LKSR製品は産業用として製造されており、さまざまな機能を備えています：
- AC可変速およびサーボモーター用ドライブ
- DCモーター用ドライブ向け静止型変換装置
- バッテリー駆動アプリケーション
- 無停電電源装置（UPS）
- スイッチング電源（SMPS）
- 溶接用電源
- 太陽光発電用インバータ
LEM LKSR – ダウンロードおよび技術仕様
| 製品 | 在庫を確認 | 文書 | 額面価格 | 二次側名目信号値 | 動作温度 |
|---|---|---|---|---|---|
| LKSR 6-NP | Datasheet 3D | 6 A | 2.5 +/- 0.625 V | -40 to 105 °C | |
| LKSR 6-NP/SP1 | Datasheet 3D | 6 A | 2.5 +/- 0.625 V | -40 to 105 °C | |
| LKSR 15-NP | Datasheet 3D | 15 A | 2.5 +/- 0.625 V | -40 to 105 °C | |
| LKSR 25-NP | Datasheet 3D | 25 A | 2.5 +/- 0.625 V | -40 to 105 °C | |
| LKSR 50-NP | Datasheet 3D | 50 A | 2.5 +/- 0.625 V | -40 to 105 °C | |
| LKSR 75-NP | Datasheet 3D | 75 A | 2.5 +/- 0.46875 V | -40 to 105 °C |
