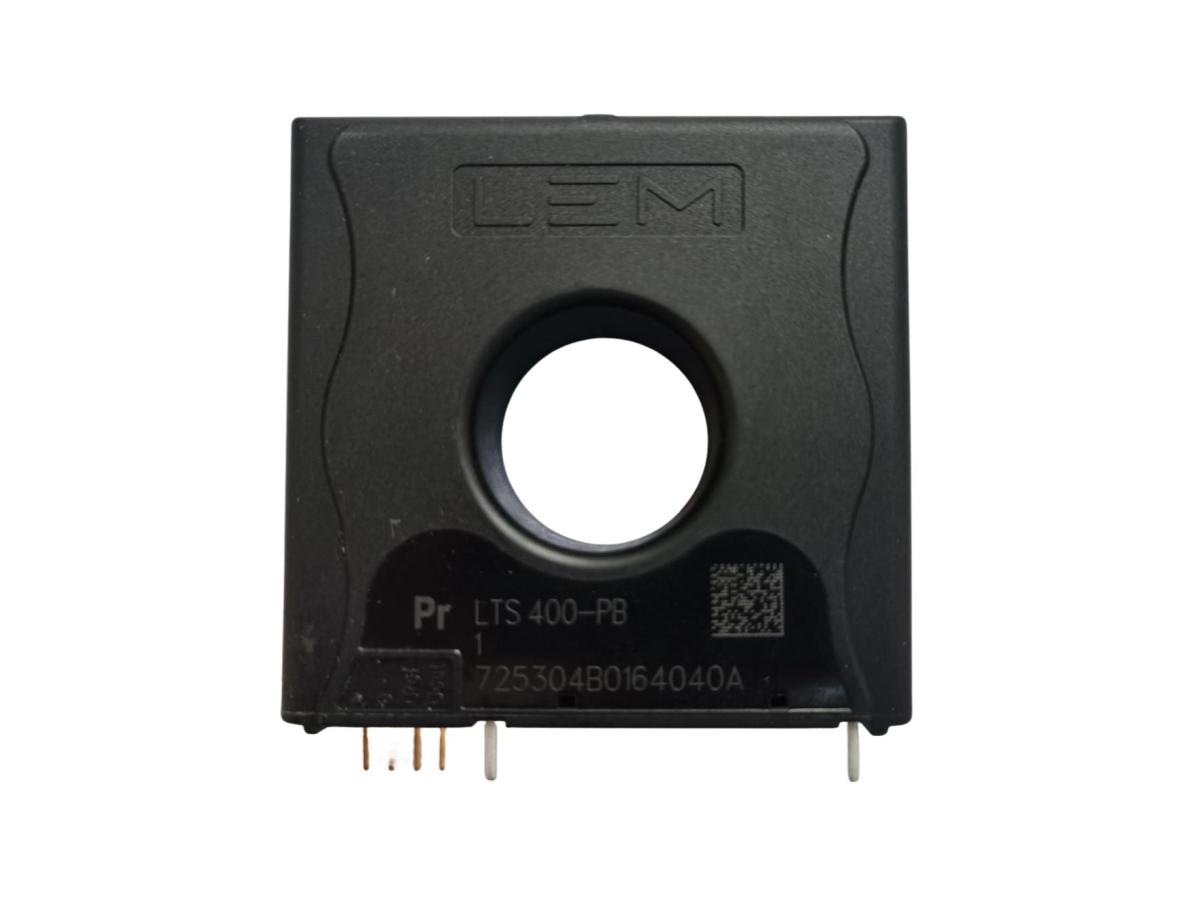

太陽光発電用途向けLTS電流センサ
LTSシリーズは、一次回路と二次回路間の絶縁を維持しながら、直流、交流、およびパルス電流を電子的に測定するように設計されています。これらの電流トランスデューサは、350～400 Aの定格電流範囲に対応しています。
LTSセンサは、優れた精度、高い直線性、低い温度ドリフト、高速な応答時間、広い帯域幅、外部干渉に対する高い耐性、および過負荷耐性を備えています。精度は0.8%で、+12 Vの電源で動作します。
オープンループ・ホール効果技術を採用したLTSトランスデューサは、産業用途、特に太陽光発電システムに最適です。
LTS – 機能とメリット
主な特徴
- 閉ループ（補償型）
- ホール効果を用いた電流トランスデューサ
- UL 94-V0認定の絶縁プラスチックケース
- 測定範囲1200A、+12V単一電源
- 基板実装型
- 開口径 23.5 mm
メリット
- 優れた精度
- 非常に良好な直線性
- 低い温度ドリフト
- 最適化された応答時間
- 広い周波数帯域
- 外部干渉に対する高い耐性
- 過電流耐性
代表的な用途
産業分野では、LTS電流センサは以下のような幅広いシステムで使用されています：
- モーターコントローラー
- ソーラーインバーター
- 無停電電源装置（UPS）
- バッテリー充電器
- 電力変換システム（PCS）
LEM LTS – ダウンロードと技術仕様
製品 | 文書 | 額面価格 | 供給範囲 | 精度 | 動作温度 | 取り付け |
|---|---|---|---|---|---|---|
| LTS 350-PB | Datasheet 3D | 350 A | 12 to 12 | 0.8 % | -40 to 105°C | PCB |
| LTS 400-PB | Datasheet 3D | 400 A | 12 to 12 | 0.8 % | -40 to 105°C | PCB |
