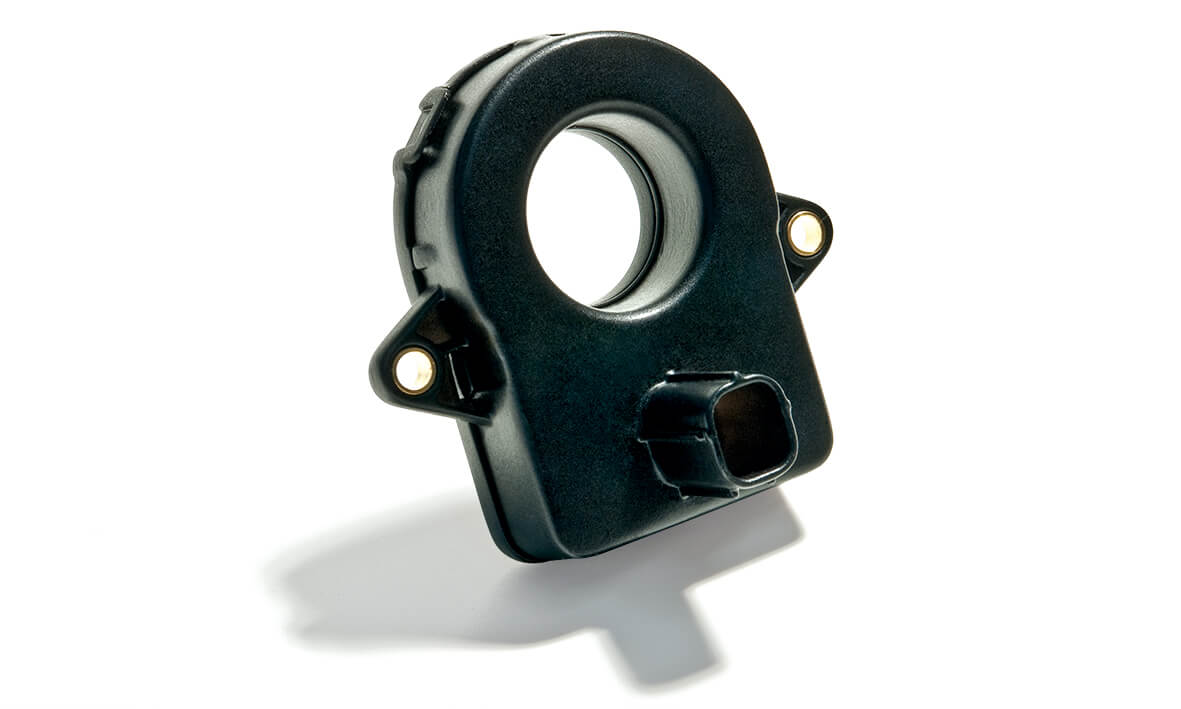

CAB – バッテリー電流センサ
CABシリーズは、高電圧バッテリーシステムにおける直流電流の高精度測定向けに設計された、業界最高水準の電流センサです。電動化アプリケーション向けに、信頼性の高い電気的絶縁と高度な性能を提供します。ISO 26262に完全に準拠したCABセンサは、ASIL-Cまでの機能安全要件に対応しており、現代のxEV用バッテリー管理システム（BMS）における重要な構成要素となっています。
電動化が加速し、自動車メーカーが航続距離への不安や急速充電性能といった課題に取り組む中、正確な電流測定が極めて重要になっています。CABシリーズは、極めて低いオフセットと高い精度（0.5%未満）を実現することで、高精度な充電状態（SOC）およびバッテリー状態（SOH）の推定を可能にし、信頼性の高いクーロン計測とバッテリーの最適利用を保証します。
10年以上にわたる現場での実績を基に、CABシリーズは増大する電力需要に対応できるよう進化を遂げ、コンパクトな設計と測定の安定性を維持しつつ、現在では最大±1500 Aの電流範囲をカバーしています。非接触測定方式を採用しているため、挿入損失がなく、安全性が向上しているほか、最大800 Vの高電圧アーキテクチャにも対応しています。
CABシリーズは、高精度、コンパクトな統合設計、そして堅牢な安全基準への準拠を兼ね備えており、リチウムイオン電池のモニタリングにおいて信頼性の高いソリューションとして、OEM各社が効率的で信頼性が高く、高性能な電動モビリティシステムを提供することを支援します。
CABシリーズの新製品「CAB 1000」
CABシリーズはまもなく、商用車のバッテリー管理システムにおける特有の課題に対応するために設計された次世代バッテリー電流センサ「CAB 1000」の追加により、ラインナップが拡充されます。
大電流環境や過酷なEMC条件に対応するよう設計されたCAB 1000は、クロストーク性能の向上とAC妨害に対する耐性の強化を実現し、従来のフラックスゲート型センサの限界を克服しています。
最大1500 Aまでの拡張可能な設計、1500 Vシステムへの対応、および既存のCABフォームファクタとのシームレスな統合により、本製品はシリーズの機能性を新たなユースケースへと拡大するとともに、精度、堅牢性、そして導入の容易さを確保しています。
CAB – 機能とメリット
主な特徴
- フラックスゲート方式による測定
- 自動車業界の品質基準に準拠
- 単極 +12V バッテリー電源
- 完全な電気的絶縁
- コネクタタイプ：Tyco AMP 1473672-1
- 測定範囲の選択：±500A、±1500A
- 柔軟な取り付けオプション（パネルまたはバスバー）
- 低消費電力、急速充電サイクル中の放熱に追加コストは不要
メリット
- 高い全域精度（<0.5%）と低いオフセット（<50mA）
- 最大1500Aまでの双方向電流測定
- 過電流検出
- プログラム可能なCAN機能（CAN ID、ボーレート、フレーム送信周期）
- 出力信号：高速CAN（500 kbps）
- ASIL Cまでの機能安全対応（ISO 26262-2018 Ed.2準拠）
代表的な用途
自動車分野では、CAB電流センサは以下のような幅広いシステムで使用されています：
- ハイブリッド車および電気自動車のバッテリーパック
- ハイブリッド車および電気自動車のバッテリー切断ユニット
- 従来の鉛蓄電池
- バッテリー管理アプリケーション（SOC、SOH、SOFなど）における正確な電流測定

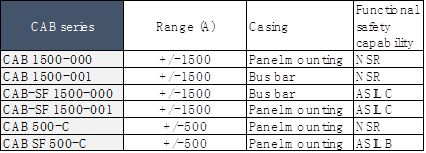

LEM CAB – ダウンロードと技術仕様
製品 | 在庫を確認 | 文書 | 額面価格 | 正確性 | 動作温度 | 取り付け |
|---|---|---|---|---|---|---|
| CAB-SF 500-C | Datasheet 3D | 500 A | 0.8 % | -40 to 85°C | Panel | |
| CAB 500-C/SP5 | Datasheet 3D User guide | 500 A | 0.5 % | -40 to 85°C | Busbar | |
| CAB 500-C/SP5-001 | Datasheet 3D User guide | 500 A | 0.5 % | -40 to 85°C | Panel | |
| CAB 500-C/SP5-002 | Datasheet 3D | 500 A | 0.5 % | -40 to 85°C | Busbar | |
| CAB 500-C/SP5-012 | Datasheet 3D User guide | 500 A | 0.5 % | -40 to 85°C | Busbar | |
| CAB 500-C/SP7 | Datasheet 3D User guide | 500 A | 0.5 % | -40 to 85°C | Panel | |
| CAB 500-C/SP77 | Datasheet 3D | 500 A | 0.5 % | -40 to 85°C | Panel | |
| CAB-A 1000-000 | Datasheet 3D Application Notes | 1000 A | 0.5 % | -40 to 105°C | Panel | |

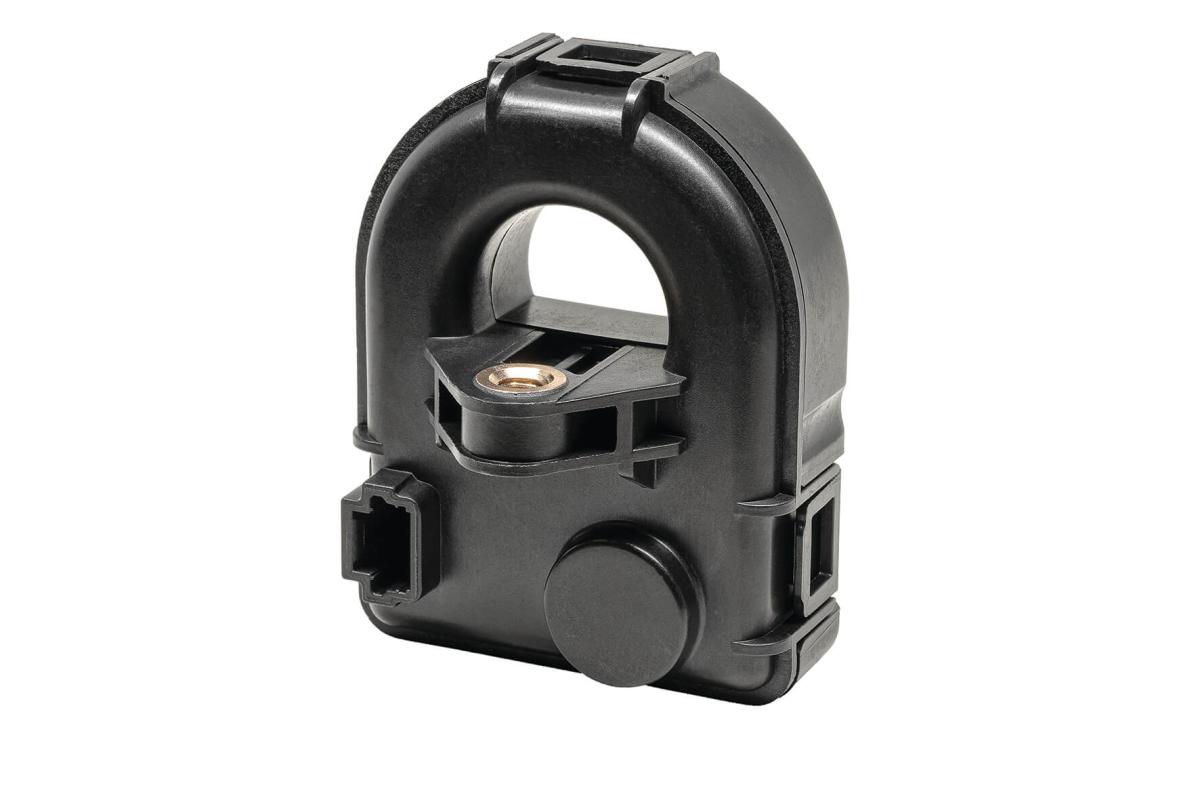

| CAB 1500-000 | Datasheet 3D Application Notes | 1500 A | 0.5 % | -40 to 85°C | Busbar | |
| CAB 1500-001 | Datasheet 3D Application Notes | 1500 A | 0.5 % | -40 to 85°C | Busbar | |
| CAB-SF 1500-000 | Datasheet 3D Application Notes | 1500 A | 0.5 % | -40 to 85°C | Busbar | |
| CAB-SF 1500-001 | Datasheet 3D Application Notes | 1500 A | 0.5 % | -40 to 85°C | Panel | |
| CAB-SF 1500-006 | Datasheet 3D Application Notes | 1500 A | 0.5 % | -40 to 85°C | Busbar | |
| CAB-SF 1500-014 | Datasheet 3D | 1500 A | 0.5 % | -40 to 85°C | Busbar |
