EM4T II 能量计

用于车载牵引应用的电能表

适用于所有国际铁路网络的通用车载电能表

LEM 对第二代电力牵引装置通用电能表进行了升级，使其具有计费授权：EM4T II 系列。

EM4T II+ 电能表的基本单相型号可用于所有现有铁路网络（直流 600V 至 3000V、交流 15kV / 16,7Hz 和 25kV / 50Hz）。它是一种多网络电能表，能够测量交流和直流电能，因此可用于跨境通信。

EM4T II+ 符合 EN 50463-x:2017 和 EN 50155 标准中有关计量和车载使用的要求。旧版 EM4TII 符合 EN 50463-x:2012，可用于正在进行的项目和维修。输入变量（电流和电压）通过差分输入连接到 EM4T II 系列测量电路，差分输入设计用于连接目前市场上的所有电流传感器和电压传感器/互感器。

能量值被收集并存储在负荷曲线（CEBD 数据）中。测量数据记录包含日期、时间、事件（如网络变化、列车编号、频率等）等详细信息。

EM4T II+ 的精度等级为 0.5R。

EM4TII - 特点和优势

列车上的电能表 EM4T II

主要特点

  • 精度<0.5R，符合 EN 50463-2 标准
  • 可与电源（标称 24V 和 110V DC）配合使用
  • 4 个输入通道，可计量任何现有牵引网络的交流和直流信号（600V DC 至 3kV DC、15kV AC 16.7Hz、25kV AC 50Hz）
  • 数据记录符合 EN 50463-x： EM4TII 2012 / EM4TII+ 2017
  • 测量消耗和再生的有功和无功电能
  • 存储负载曲线的时限为 1 至 15 分钟
  • 用于数据通信的 RS232、RS422 或 RS485 型接口（通过调制解调器或本地（协议 IEC 62056-21）
  • GPS 接收机输入（选配）
  • 防护等级 IP 65

典型应用

EM4TII 电表专为以下铁路应用而设计：

  • 车载牵引

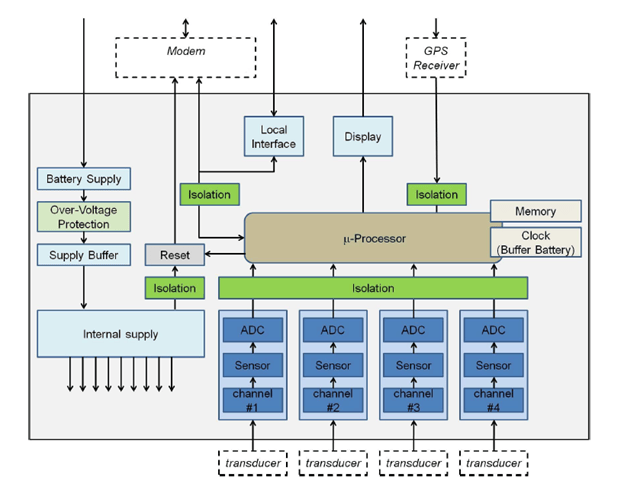

EM4TII 方框图

EM4TII 框图

EM4T II（牵引电能表） - 符合标准

EM4TII
EN 50463-x
EN 50155
EN 50121-3-2
EN 61373
EN 50124-1
IEC 62056-21

LEM EM4TII - 下载和技术特性

产品文件电源范围操作温度
EM4TII AC-MS DC-MS +XPS 110VDC, RS232Manual72 to 100-40 to 75°C
